Extremos de varilla: una guía de profundidad desde la selección hasta la instalación

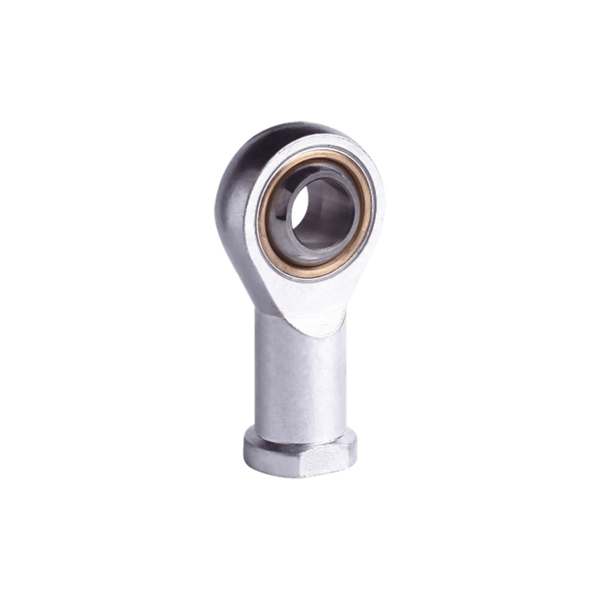

Extremos de varilla(también conocidas como juntas Heim o juntas en rosa) son componentes de varillaje mecánico comunes que se encuentran en suspensiones de autos de carreras, sistemas de control de aviones, automatización industrial e incluso maquinaria agrícola. Su principal ventaja radica en su diseño de cojinete liso esférico, que permite la desalineación angular mientras transportan cargas, combinado con un cuerpo roscado para ajuste de longitud.

Sin embargo, este componente aparentemente simple presenta muchos inconvenientes durante la selección, instalación y uso. Muchas fallas no se deben a defectos del producto sino a que la pieza se usó en la aplicación incorrecta o se instaló incorrectamente. Este artículo explora las prácticas de ingeniería necesarias para la selección y el uso adecuados de los cojinetes de extremo de varilla.

1. Selección: la base del rendimiento y la longevidad

Seleccionar un cojinete de extremo de varilla es mucho más complejo que simplemente "elegir uno por tamaño". Necesita evaluar exhaustivamente la carga, el tipo de movimiento, el entorno, los requisitos de mantenimiento y más.

1.1 Material y resistencia: compensaciones para aplicaciones críticas

Los materiales comunes de los extremos de varilla incluyen acero dulce, aleación de aluminio, acero inoxidable y acero al cromo-molibdeno. Cada uno ofrece distintas compensaciones en resistencia, peso y resistencia a la corrosión.

Acero cromado (por ejemplo, 4130): para aplicaciones de misión crítica, como suspensiones de autos de carrera y sistemas de control de aeronaves, el acero cromado suele ser la primera opción. Ofrece fuerza superior y resistencia a la fatiga, lo que lo hace capaz de manejar cargas elevadas y tensiones cíclicas.
Aleación de aluminio (p. ej., 7075-T6): su principal ventaja es el ahorro de peso. Sin embargo, su capacidad de carga es comparable a la del acero dulce y tiene características de alargamiento deficientes. Bajo cargas elevadas, tiende a fracturarse en lugar de doblarse, lo que lo hace inadecuado para aplicaciones de soporte de carga primaria.
Acero inoxidable: Ofrece buena resistencia a la corrosión, pero la resistencia varía significativamente según el grado. En entornos corrosivos donde la resistencia es primordial, es posible que deba optar por acero al cromo-molibdeno con una capa protectora.
Acero dulce: Económico pero tiene una resistencia limitada. No recomendado para ningún componente estructuralmente significativo que soporte carga.

1.2 Diseño de lubricación: autolubricante versus mantenimiento requerido

El método de lubricación determina directamente el ciclo de mantenimiento y la vida útil del producto.

• Tipo con revestimiento de PTFE (teflón) (autolubricante): Cuenta con un revestimiento de tela de PTFE entre la bola y la carcasa. Este es un diseño autolubricante y libre de mantenimiento. Los beneficios clave incluyen: no se requiere engrase (lo que también evita la atracción de suciedad y prolonga la vida útil), juego interno casi nulo (juego cero para mayor precisión) y par de arranque constante. Los expertos de Aurora Bearing señalan que los extremos de las varillas de metal con metal poseen inherentemente un juego que aumenta con el desgaste, mientras que los revestimientos de PTFE eliminan el juego inicial para un rendimiento más consistente a largo plazo. En aviación, debes seguir estrictamente el número de pieza del fabricante original. La sustitución de alternativas puede provocar que el "par de arranque" supere las especificaciones, lo que podría provocar que el sistema de control se atasque y se atasque.

• Tipo metal con metal (requiere lubricación): Los pares de fricción acero/acero o acero/bronce requieren engrase regular. Son adecuados para aplicaciones que involucran cargas alternas, ángulos de oscilación moderados y velocidades de deslizamiento moderadas.

1.3 Tipo de carga y movimiento

Diferentes aplicaciones exigen características de extremo de varilla completamente diferentes.

• Rotación de alta velocidad + carga moderada: dé prioridad a los extremos de las varillas con rodamientos de bolas o de rodillos para un movimiento de rotación suave.

• Carga pesada y de baja velocidad: Los extremos de varilla tipo cojinete liso (deslizantes) son ideales y pueden soportar altas tensiones estáticas.

• Movimiento oscilante (giro de ángulo pequeño): Son adecuados tanto los tipos deslizantes revestidos de PTFE como los de metal con metal. Tenga en cuenta que los revestimientos de PTFE tienen una capacidad limitada de disipación de calor bajo oscilación de alta frecuencia; consulte los datos del fabricante para conocer los límites específicos.

2. Instalación: errores comunes que pueden ser fatales

La instalación adecuada es fundamental para lograr el rendimiento y evitar fallas prematuras. La instalación incorrecta obliga al extremo de la varilla a soportar momentos de flexión para los que nunca fue diseñado.

2.1 Evite doblar cargas

Los cojinetes de extremo de varilla están diseñados para soportar cargas puras de tensión o compresión. En un diseño estructural adecuado, se debe evitar activamente someterlos a cargas de flexión.

Caso de error clásico: en un diseño de suspensión de doble horquilla, se conecta la varilla de empuje a un extremo de la varilla en el brazo de control inferior (LCA). Al frenar, el par de frenado viaja a través del brazo inferior e impone un momento de flexión masivo en el extremo de la varilla; este no es el caso de carga previsto. La práctica correcta es montar la varilla de empuje en el montante/husillo.
Principio fundamental: si bien algunos pueden sobredimensionar los extremos de las varillas para soportar cargas de flexión con fuerza bruta, esto viola principios sólidos de ingeniería. Al eliminar las cargas de flexión, puede utilizar extremos de varilla más pequeños y livianos, logrando optimización tanto del rendimiento como del peso.

2.2 Longitud mínima de encaje del hilo

Para los extremos de las varillas roscadas (tanto roscas macho como hembra), asegure una longitud mínima absoluta de conexión de la rosca; de lo contrario, se desprenderá la rosca o se fracturará el punto de conexión.

• Método del orificio testigo: muchas varillas de empuje cuentan con un orificio testigo ubicado a una distancia de 1 a 1,5 veces el diámetro de la rosca desde la cara del extremo de la varilla. Por ejemplo, con una rosca de 1/4-28, el orificio queda a 1/4 de pulgada de la cara. Después de la instalación, este orificio debe quedar completamente cubierto (la profundidad de atornillado debe superar este punto) para que la conexión se considere segura.

• Verificación práctica: si la confirmación visual es imposible, utilice un cable de seguridad de 0,020 pulgadas para sondear el orificio testigo. Si el cable pasa, indica un enganche inadecuado del hilo; esto es absolutamente inaceptable.

• 2.3 Bloqueo y Retención

• Contratuerca/contratuerca: Cualquier extremo de varilla ajustado a su posición final debe asegurarse con una contratuerca y marcarse con pintura con franja de torsión.

• Arandela de captura: en aplicaciones de alto riesgo, como aviones o autos de carreras, considere instalar una arandela de gran diámetro (por ejemplo, AN970) en un lado del extremo de la varilla. Si la carcasa del extremo de la varilla se agrieta y el rodamiento se escapa, esta arandela de captura aún puede retener el rodamiento dentro de su punto de montaje, manteniendo la integridad básica del varillaje de control y evitando fallas catastróficas.

3. Mantenimiento e Inspección

A menos que un extremo de varilla esté diseñado específicamente como "libre de mantenimiento", la inspección periódica es la única forma de garantizar la seguridad y confiabilidad.

• Inspección del juego: La comprobación más intuitiva es sentir el "descuido" entre la pelota y la carcasa. Para suspensiones de autos de carrera, especialmente extremos de varilla delantera en configuraciones de cuatro brazos o barra de escalera que soportan cargas pesadas, verifique periódicamente si hay juego o atascamiento anormal.

• Inspección de la superficie: para los extremos de las varillas de metal con metal, si la superficie de la bola muestra decoloración (marrón, ennegrecimiento), aspereza o irritación, indica que se ha producido una microsoldadura; se requiere un reemplazo inmediato.

• Verificación de flexibilidad: Articule manualmente el extremo de la varilla para detectar cualquier "punto de fricción" o aumento anormal de la resistencia (el par de arranque excede los límites). Este es un indicador de línea roja en aplicaciones de aviación.

Extremo de varillaLos cojinetes son las "uniones" que conectan las estructuras mecánicas. Una aplicación exitosa comienza con la selección del material y el tipo de lubricación correctos, se logra mediante diseños de instalación que evitan cargas de flexión y se protege mediante una inspección rigurosa del acoplamiento de las roscas y el juego interno. Ya sea que esté construyendo un auto de carreras o una máquina industrial, respetar estos principios de ingeniería hará que estos pequeños componentes sean piedras angulares confiables de su diseño, no fuentes ocultas de falla.
