Cojinetes lisos esféricos radiales: la solución de rodamientos autoalineantes para aplicaciones de servicio pesado

En muchos sistemas mecánicos, los ejes y los componentes de conexión no siempre funcionan con una alineación perfecta. Pequeños errores de instalación, deformaciones estructurales o cambios de carga pueden crear tensiones adicionales en los rodamientos normales.

Aquí es dondeCojinetes lisos esféricos radialesvolverse valioso. A diferencia de los rodamientos convencionales que dependen de bolas o rodillos, las rótulas utilizan una estructura de contacto deslizante que permite el movimiento angular mientras soporta cargas radiales.

Desde maquinaria de construcción y sistemas automotrices hasta equipos industriales y dispositivos de automatización, estos rodamientos ayudan a mejorar la flexibilidad mecánica, reducir la concentración de tensiones y mantener un funcionamiento estable en condiciones difíciles.

¿Qué son las rótulas radiales?

Un cojinete liso esférico radial es un tipo de cojinete liso diseñado principalmente para soportar cargas radiales y al mismo tiempo permitir el movimiento rotacional y la desalineación angular entre los componentes conectados.

La estructura básica suele consistir en:

Un anillo exterior con una superficie interior esférica.

Un anillo interior con una superficie exterior esférica.

Una superficie de contacto deslizante entre los dos anillos.

El diseño esférico permite que el aro interior se incline dentro del aro exterior, lo que hace que el rodamiento sea adecuado para aplicaciones en las que pueden producirse cambios de alineación.

¿Cómo funcionan las rótulas?

A diferencia de los rodamientos de bolas, las rótulas no utilizan elementos rodantes.

Su funcionamiento depende del movimiento deslizante entre dos superficies curvas.

Cuando el eje se mueve:

El anillo interior gira o se inclina dentro del anillo exterior.

La superficie de contacto esférica distribuye la carga.

El rodamiento compensa la desalineación angular.

Este diseño proporciona un movimiento suave incluso cuando los componentes conectados no están perfectamente alineados.

¿Por qué las rótulas radiales son diferentes de los rodamientos tradicionales?

Los rodamientos tradicionales son excelentes para la rotación a alta velocidad, pero tienen limitaciones cuando se trata de:

Desalineación

movimiento oscilante

Cargas de impacto pesado

Espacio de instalación limitado

Las rótulas están diseñadas para situaciones en las que la flexibilidad y la capacidad de carga son más importantes que una velocidad de rotación extremadamente alta.

¿Por qué las rótulas no siempre necesitan elementos rodantes?

Mucha gente asocia los rodamientos con bolas o rodillos de acero. Sin embargo, los rodamientos de deslizamiento existen desde hace mucho más tiempo que los rodamientos modernos.

La razón por la que las rótulas siguen utilizándose ampliamente hoy en día es sencilla:

En algunas aplicaciones, el deslizamiento controlado es más fiable que el rodamiento.

Por ejemplo:

Cilindros hidráulicos

Sistemas de suspensión

Juntas de equipos de construcción

Estos sistemas a menudo experimentan movimientos oscilantes repetidos en lugar de una rotación continua. Es posible que los elementos rodantes no siempre sean la mejor solución porque el ángulo de movimiento es limitado y las cargas pueden ser muy elevadas.

Principales tipos de cojinetes lisos esféricos radiales

1. Cojinetes lisos esféricos de acero sobre acero

Este diseño tradicional utiliza superficies de contacto de acero.

Ventajas:

Alta capacidad de carga

Adecuado para aplicaciones de servicio pesado

Puede soportar cargas de impacto

Aplicaciones típicas:

Maquinaria de construcción

Equipo agrícola

Mecanismos industriales

Sin embargo, normalmente se requiere una lubricación regular.

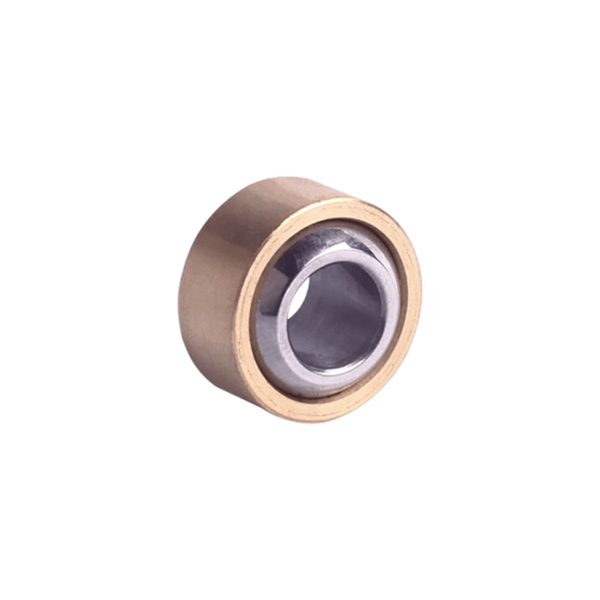

2. Cojinetes lisos esféricos sin mantenimiento

Estos rodamientos utilizan materiales deslizantes especiales como:

Capas compuestas de PTFE

Materiales reforzados con fibra

Revestimientos autolubricantes

Ventajas:

Mantenimiento reducido

No requiere lubricación frecuente

Adecuado para entornos operativos más limpios

3. Rodamientos esféricos tipo extremo de varilla

Estos combinan una rótula con una carcasa roscada.

Aplicaciones comunes:

Sistemas de control

Mecanismos de dirección

Enlaces ajustables

Características clave de rendimiento

Alta capacidad de carga

Debido a que el área de contacto es mayor que la de muchos diseños de rodamientos, las rótulas pueden soportar fuertes fuerzas radiales.

A menudo se utilizan cuando el equipo experimenta:

Fuerte presión

Carga de choque

Movimiento repetido

Capacidad de autoalineación

Una de las mayores ventajas es la capacidad de compensar la desalineación angular.

Esto ayuda a reducir:

Carga desigual

tensión de borde

Desgaste prematuro

Adecuado para movimiento oscilante

Muchas máquinas no requieren rotación continua.

Los ejemplos incluyen:

Cilindros hidráulicos moviéndose hacia adelante y hacia atrás.

Articulaciones robóticas

Componentes de suspensión

Las rótulas funcionan bien en estas situaciones.

Aplicaciones comunes de los cojinetes lisos esféricos radiales

Maquinaria de construcción

Utilizado en:

Excavadoras

Grúas

Cargadores

Equipos de movimiento de tierras

Estas máquinas generan grandes fuerzas y frecuentes movimientos articulares.

Sistemas automotrices

Las aplicaciones incluyen:

Sistemas de suspensión

Componentes de dirección

Mecanismos de enlace

Equipos industriales

Comúnmente encontrado en:

Sistemas hidráulicos

Máquinas de prensa

Equipos de automatización

Conjuntos mecánicos pesados

Equipos aeroespaciales y de defensa

Las versiones de alto rendimiento se utilizan cuando la fiabilidad y el control del peso son importantes.

Selección de materiales para cojinetes lisos esféricos

Diferentes aplicaciones requieren diferentes materiales.

La selección de materiales afecta:

Resistencia al desgaste

Resistencia a la corrosión

Capacidad de carga

Vida útil

Factores que afectan la vida útil de los rodamientos

Condiciones de carga

Las cargas excesivas pueden acelerar el desgaste.

Los factores importantes incluyen:

Carga estática

Carga dinámica

Fuerza de impacto

Lubricación

Para los rodamientos de acero sobre acero lubricados, una lubricación adecuada es esencial.

Ayuda:

Reducir la fricción

Prevenir daños en la superficie

Prolongar la vida útil

Entorno operativo

Condiciones ambientales como:

Polvo

Humedad

Temperatura

Exposición química

puede influir en el rendimiento del rodamiento.

Consejos de mantenimiento

Verifique si hay espacio libre excesivo

Un mayor movimiento o holgura puede indicar desgaste interno.

Mantenga una lubricación adecuada

Para diseños lubricados, siga los intervalos de lubricación adecuados.

Inspeccionar los componentes de conexión

Dado que los rodamientos esféricos a menudo se instalan en juntas, también se debe comprobar el desgaste de los componentes circundantes.
